- 产品名称:霍科德燃气阀/霍科德空燃比例阀
- 产品型号:GIK系列
- 产品分类:燃气电磁阀 | 空燃比例阀
- 产品品牌:霍科德Krom
- 商品点击数:1171
霍科德燃气阀/霍科德空燃比例阀/Kromschroder空燃比例阀
应用

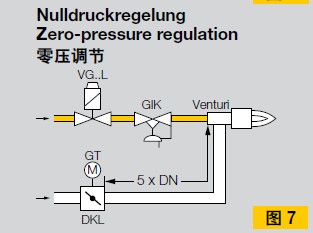

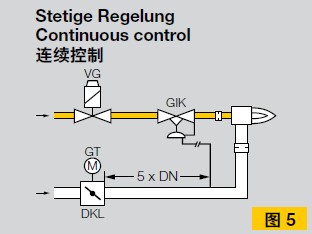

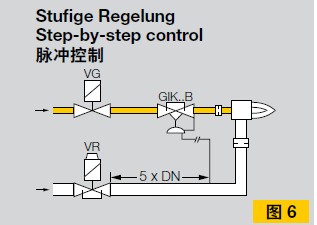

空气/燃气比例调节阀用于实现恒定的空气/燃气比,获得在不同状态下烧嘴燃烧所需的燃气压力。用于助燃风没有预热的情况。GIK用于连续控制的工况 (图 5)，GIK..B带旁通，用于大火/小火/关闭的脉冲控制工况 (图 6)。零压调节，带转换丝堵 (图 7).根据EN746-2的要求，烧嘴的正常燃烧需要助燃空气和燃气有一个稳定的混合比，空气/燃气比例调节阀的作用就是用来获得恒定的空/燃比例。经过EC测试和认证，符合欧洲燃气应用规范 (90/396/EWG)。
特点
– GIK 可以通过更换旁通丝堵转换为GIK..B– 弹簧可同时补偿阀体自重。– 空/燃比例阀有进口压力补偿膜片，可实现零压切断。

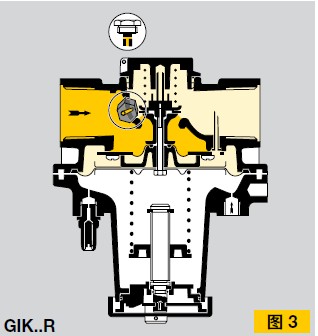

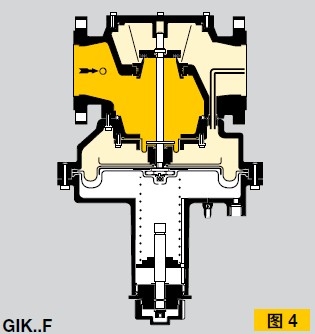

功能 (图 3+4)
空/燃比例阀通过连接空气管路上的导压管接收空气压力调节信号，从而实现阀燃气出口压力pa和空气控制压力pL1:1的恒定比例。通过调节空气阀门改变空气控制压力，比例阀相应自动改变燃气压力来调节烧嘴的功率。炉膛压力的波动对燃气和空气流量有同样的影响，但空气/燃气的混合比不会受到影响。通常最小流量时，通过调节空/燃比例阀的弹簧设定空/燃比例。在脉冲控制的工况下，弹簧在出厂时已经设定到全松状态，以保证小火流量的燃气完全是由旁通提供；大火流量设定通过调节烧嘴前的限流装置来实现。GIK 用于连续控制，调节范围很宽。图 5)。GIK..B 用于大/小火切换的脉冲燃烧系统。(图 6)。

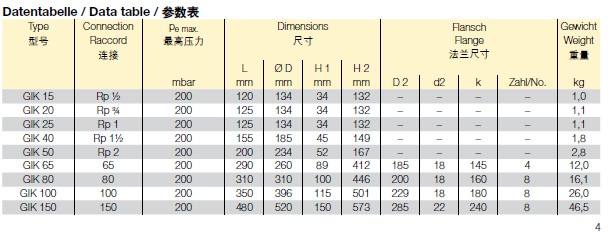

技术参数
适用燃气种类：天然气，城市煤气，LPG(液化气)，生物甲烷。GIK..L只用于空气介质。
连接:

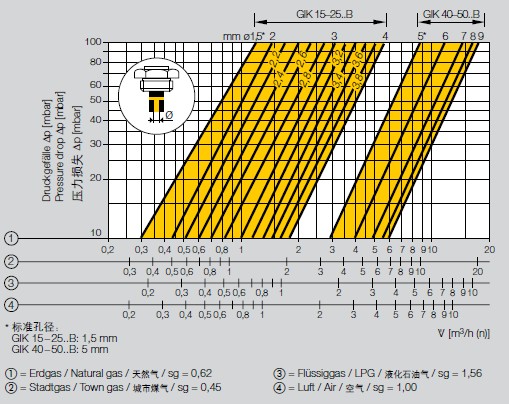

内螺纹( ISO 7-1); PN 16 法兰(DIN 2501)。空气控制压力 pL范围：0,5 -120 mbar。阀后燃气出口压力pa范围： 0,2 -119mbar。阀前燃气进口压力 pe 和出口压力pa最大压差：max. 100 mbar。空/燃比例：1:1。旁通丝堵:铜质GIK..B旁通孔径:GIK 15 – 2 5：标准孔径: 1,5 mm，最大到 4 mm可选。GIK 40 – 50：标准孔径: 5 mm，最大到 9 mm可选。流量调节范围: 10:1。GIK 15 – 50：最小流量调节范围: -3 - +3 mbar。空气控制压力反馈管: Rp ¼。环境温度：-20 - +70 °C。阀板：塑料密封圈：NBR丁基橡胶。GIK 65 – 150：最小流量调节范围： -2 - +2 mbar。空气控制压力反馈管: Rp ½。环境温度： -15 - +60 °C。阀座：AlSi硅化铝板,密封圈为硫化丁基橡胶GIK 15 – 150：阀体：AlSi硅化铝。膜片：NBR丁基橡胶。
安装
安装位置：弹簧腔朝下。 (图 8)方案设计注意事项燃气进口压力pe一定要高于空气控制压力pL 防止超限。空/燃比例阀上游必须安装安全阀。而且采用连续控制方式时，此阀应为慢开阀门。
附件
零压调节转换丝堵 (图 9).GIK 15 – 2 5，可调旁通孔径的丝堵，孔径在 1,5 – 4 mm (图 10)可选。
